錐形彈簧壓力的計算公式
截錐螺旋壓縮彈簧，這種彈簧在受載以后,特性線前段是直線。當載荷逐漸增大時,彈簧從大圈開始逐漸接觸,有效工作圈數隨之減少,而剛度則逐漸增大,一直到所有彈簧圈完全壓并為止。其特性線AB段為漸增型。這種彈簧的剛度是變值,所以, 自振頻率也是變值,有利于防止發生共振,因而多用于需要減振的場合。
截錐螺旋壓縮彈簧的圓錐角ψ越大,彈簧的剛度變化越大、自振頻率的變化率越高,對于消除或緩和共振越有利。但ψ大時,材料利用率低,而且當彈簧壓并后,圈與圈之間的擠壓力和徑向分力均增大,從而使單位面積的擠壓力加大,另一方面,可能發生自鎖而不能回彈,因而ψ不能太大。但ψ大到彈簧大端半徑R2與小端半徑R1的差, R2-1R,≥nd時,則彈簧壓并時,所有圈都落在支承座上,使壓并高度Hb=d,這種結構形式的彈簧在設計中也是經常用的。

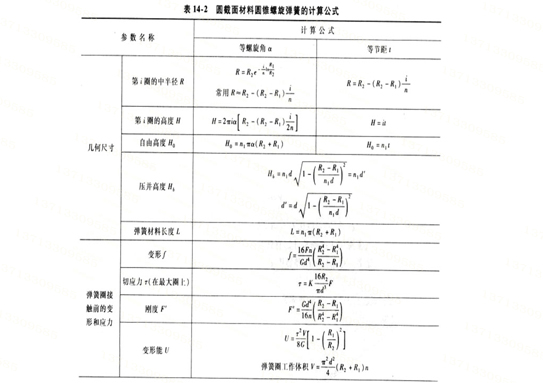

截錐螺旋壓縮彈簧變形和強度計算公式匯總于下表,從表中可以看出開始有彈簧圈接觸后的計算較為復雜,截錐螺旋彈簧的變形也可以參照變節距圓柱螺旋彈簧逐圈進行計算。來自資料P418詳情可向客服索要。
