SolidWorks圓錐螺旋彈簧畫法,圓錐螺旋彈簧的創建,操作時要注意其兩端截面是不相等的因此要選用放樣命令,而放樣操作時不能利用引導線來完成操作因為截面與螺旋線沒有直接相交,要注意理解錐形角度這一概念。
簡要操作步驟:

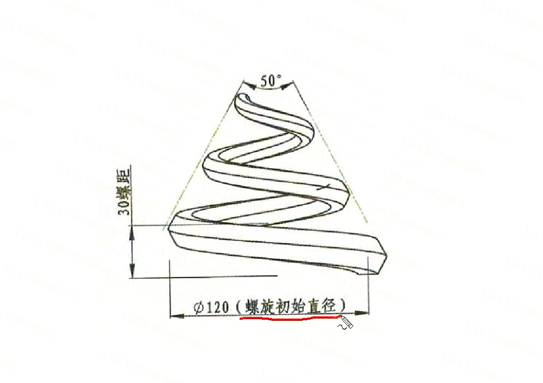

1、分析圖紙,確定其各參數。

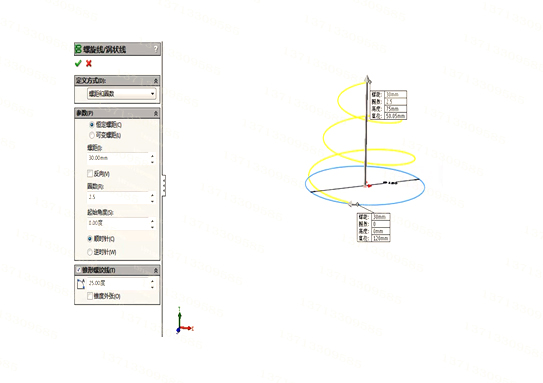

2、創建直徑為120的螺旋中心線,單擊螺旋線命令,指定其定義方式為螺距和圈數,根據已知條件輸入螺距為30,圈數為2.5勾選錐形螺紋線設置其錐度為25°,完成操作如下。

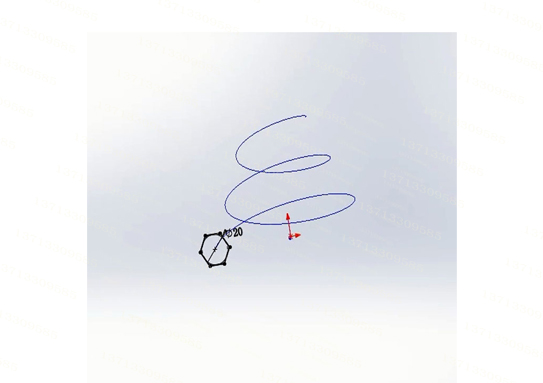

3、選擇右視基準面為草繪基準面繪值內接圓直徑為20的正六邊形,并對其圓心和螺旋線端點添加穿透關系,如下。

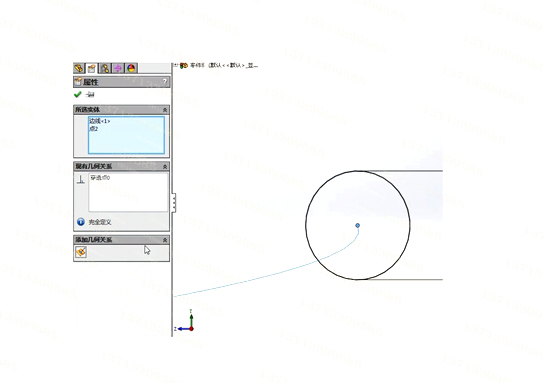

4、選擇右視基準面為草繪基準,繪制直徑為9的圓,并對其添加穿透約束,注意添加草圖約束關系要在草繪模塊進行。

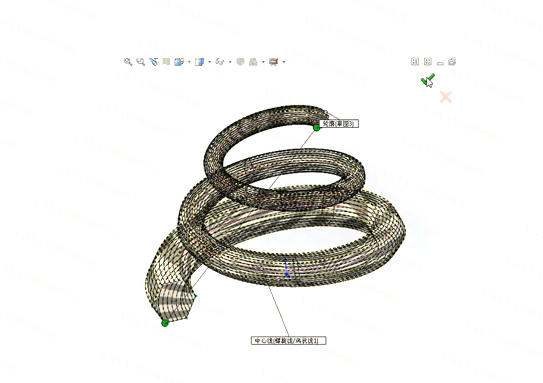

5、執行放樣命令,選擇輪廓草圖為步驟3,4所創輪廓截面草圖,選擇中心線為所創螺旋線,注意此處不能選擇引導線因為其所創螺旋線與輪廓草圖沒有直接相交。
