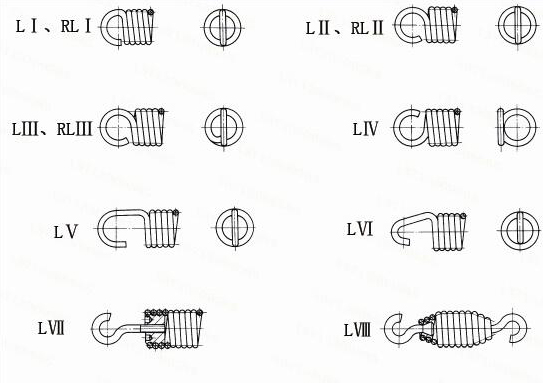

拉伸彈簧的端部結構形式

　　代號：LⅠ、RLⅠ，端部結構形式，半圓鉤環。　　

　　由彈簧末端的半個簧圈彎折而成，與圓鉤環比較，具有裝配空間較小，適宜于裝配位置受到空間限制的場合。彎鉤處應力較集中，易斷裂。

　　代號：LⅡ、RLⅡ，端部結構形式，圓鉤環。　　

　　由彈簧末端的簧圈彎至中心而成，它彎曲的曲率半徑大，故彎曲處應力集中程度較LⅢ型低，折斷的可能性較小。常用于旋繞比較小的拉簧。

　　代號：LⅢ、RLⅢ，端部結構形式，圓鉤環壓中心?！　?/p>

　　是廣泛采用的基本型式，由末端簧圈彎折壓至中心而成。鉤環為整圓形，制造簡單。成形時簧絲扭轉與彎曲嚴重，易折斷。適用于Cmm的彈簧

　　代號：LⅣ，端部結構形式，偏心圓鉤環?！　?/p>

　　由彈簧末端的簧圈彎折而成，鉤環位于簧圈邊緣切線位置，因載荷偏心和鉤環根部90°的折彎，簧絲承受大的附加應力。它適合于C＝8～15，載荷較小或不重要的彈簧。

　　代號：LⅥ，端部結構形式，長臂小圓鉤環?！　?/p>

　　代號：LⅤ，端部結構形式，長臂半圓鉤環?！　?/p>

　　這兩種特制的鉤環加工復雜，工序多，需要專用夾具才能制造，成本高。只在有特殊需要時方采用，一般情況下都避免采用。

　　代號：LⅦ，端部結構形式，可調式鉤環。　　

　　把具有圓柱螺旋的螺塞旋入彈簧兩端，在螺旋塞上另加螺桿。它便于調整彈簧有效圈數，從而調整彈簧載荷。主要用于精密、重要和計量彈簧。

　　代號：LⅧ，端部結構形式，兩端具有可轉式鉤環?！　?/p>

　　彈簧端部為圓錐形，掛鉤先另行制成壓入彈簧錐體中。掛鉤可任意轉動，但鉤環加工工藝復雜，非特殊場合不宜采用。
