柱螺旋拉伸彈簧的有芯卷制 彈簧工廠
圓柱螺旋拉伸彈簧一般為環間接觸式;由于無需打開齒輪,其滾動過程比壓縮彈簧簡單。對于一般拉伸彈簧,其初張力沒有技術要求,可采用一般導向方式對心軸進行纏繞。軋制時,無需打開齒輪掛輪(有時根據物料直徑掛輪),依靠已軋制的卷料推動物料運動。然而,在纏繞需要初始應力的拉伸彈簧時,應采取一些必要的工藝措施。

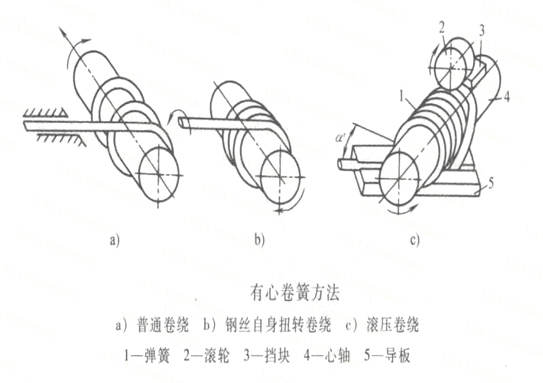

當以初始張力纏繞拉伸彈簧時,彈簧環之間必須有較大的夾緊力,如圖所示。圖a為一般有意測試系統;圖B是鋼絲本身纏繞在心軸線上的纏繞方法。鋼絲沿圖中箭頭方向纏繞,形成彈簧圈之間的合力。圖C采用滾壓法軋制,以獲得較大的壓實力。在軋制過程中,鋼絲通過導板5引入,并在輥2的幫助下壓在軋制彈簧件1和擋塊3之間的心軸4上。導向板5的導向方向與心軸的垂直方向成α’角。
彈簧的螺旋比和螺距越大,塑性變形越小,內應力越不穩定,彈簧直徑和螺距的精度越難控制。因此,在卷繞大卷繞比和大螺距彈簧時,應特別注意各工序的操作。例如,反轉速度應緩慢,軋制彈簧坯料的搬運應輕,應力退火前應盡可能少,等等。。對于卷繞比大的彈簧毛坯,最好在軋制后固定,同時在消除應力退火后從芯棒上取下。
彈簧卷取時的進給角α會影響彈簧卷取時形成的自然扭轉力,扭轉力的大小會影響彈簧的尺寸和特性。對于拉伸彈簧,當拉伸彈簧承受載荷(稱為初始張力)時,可以調整自然扭轉以形成開口環的阻力,以降低工作應力。在生產實踐中,通過調整喂入角度α和喂入張力的大小,使張力彈簧產生初張力。為了獲得初始張力較大的拉伸彈簧,可以使用特殊的纏繞方法在纏繞過程中多次調整扭矩。折疊卷繞法就是其中之一,其卷繞方法大致如下;將鋼絲纏繞在空心軸上是用所需的與螺旋螺旋彈簧相反的方向制成彎頭,并將鋼絲放在一邊,然后將空心軸上的彈簧磨損放入芯軸上的氣缸中,將彎頭一端插入芯軸孔中,再次通過夾緊裝置形成一定的張力后,向相反方向緊緊纏繞,結果是彈簧具有較大的初始拉力。
不需要硬化的密集螺旋彈簧具有一定的初始張力。如果不需要初始張力,則環之間應存在間隙。
